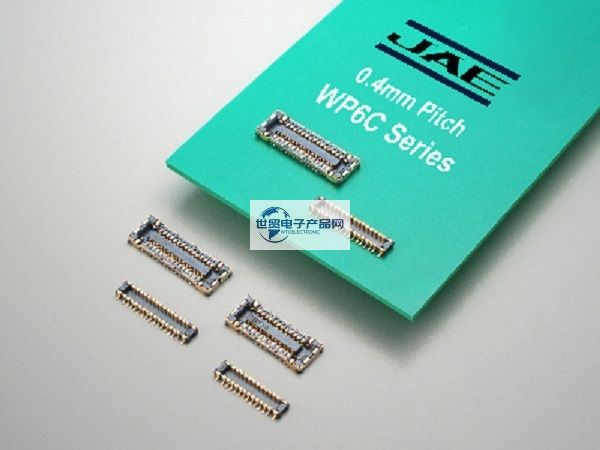

JAE|JAE連接器|日本航空電子WP6C系列0.4毫米間距板對板(FPC)連接器是一款：薄型堆疊型板對板(FPC)連接器，間距為0.4毫米，非常適合高密度安裝在超薄信息通信設備中，如手機、智能手機、LCD和筆記本電腦。WP6C系列有一個屏蔽結構，通過在四個角上的專用端子和在插座后側配備的屏蔽，減少了與安全接地連接配合時的噪音。此外，WP6C系列的安裝模式與現有的WP6系列相同。有屏蔽和無屏蔽兩種類型都有。其主要特點是:間距0.4毫米，2排，堆垛高度0.8毫米.接觸結構確保高耐磨性和高接觸可靠性。安全壓緊防止絕緣體破損和從FPC脫落。兩點接觸設計，可抵抗扭曲應力。配接時加強接地連接，屏蔽結構帶有防噪聲措施。無鉛的。(觸點上的鎳阻擋層防止焊料芯吸。)主要應用為：超薄信息通信設備，如手機、智能手機、液晶顯示器和筆記本電腦。
1、JAE|JAE連接器|日本航空電子WP6C系列0.4毫米間距板對板(FPC)連接器主要產品規格詳情：
| Number of Positions | 24, 30 pos. |
| Contact Pitch | 0.4 mm, 2 rows |
| Rated Current | AC, DC 0.3 A/ terminal |
| Rated Voltage | AC, DC 50 V |
| Contact Resistance | 70 milliohm max. (initial) |
| Insulation Resistance | 100 megohm min. |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s. (1 minute) |
| Total Insertion Force | 1.5 N x n max. (n: No. of pos.) |
| Total Extraction Force | 0.15 N x n min. (n: No. of pos.) |
| Durability Mating Cycles | 30 mating cycles |
| Operating Temperature Range | -40 deg. C to +85 deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE連接器|日本航空電子WP6C系列0.4毫米間距板對板(FPC)連接器主要料號/型號：
| Product Name | Features | Number of Positions |
| WP6C-P024VA1-R6000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, 24 pos., Plug | 24 pos. |
| WP6C-P030VA1-R6000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, 30 pos., Plug | 30 pos. |
| WP6C-S024VA1-R6000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, 24 pos., Receptacle | 24 pos. |
| WP6C-S030VA1-R6000 | 0.4mm pitch, Stacking type board-to-board (FPC) connector, 30 pos., Receptacle | 30 pos. |
------------------------------------------------------------------------------------------------
3、日本JAE連接器--JAE|日本航空電子WP6C系列0.4毫米間距板對板(FPC)連接器 此產品銷售商：
3M電子產品網--代理銷售【日本JAE連接器--JAE|日本航空電子WP6C系列0.4毫米間距板對板(FPC)連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
