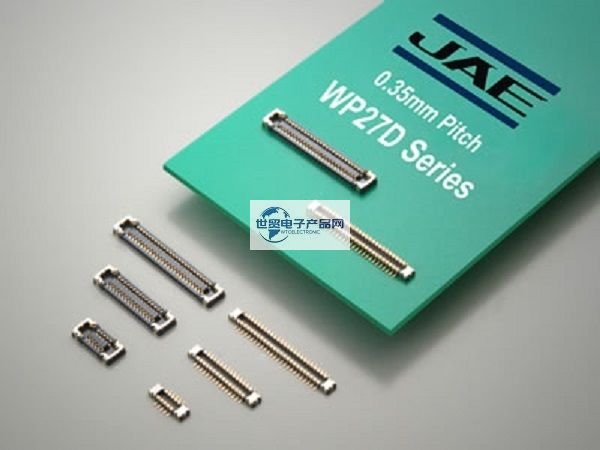

JAE|JAE連接器|日本航空電子WP27D系列0.35毫米間距板對板(FPC)連接器是一款：0.35毫米間距的薄型堆疊型板對板(FPC)連接器，具有特殊的壓緊功能，可用作電源端子，非常適合在智能手機等輕薄緊湊的信息通信設備中進行高密度安裝。該產品的結構增加了對配合面的保護，以防止在連接器錯位時施加力而損壞絕緣體。此外，壓緊裝置可用作高電流端子。WP27D系列減少了標準連接器通常所需的端子數量，從而節省了電路板空間并提高了設計靈活性。其主要特點是:0.35毫米間距，2排，0.7毫米堆垛高度。兩個與3.0
A兼容的電源端子。壓緊結構增加了對配合面的保護，防止絕緣體損壞。(裝甲),兩點接觸設計，可抵抗扭曲應力。提高了客戶的可操作性，具有清晰的點擊感。接觸結構確保高耐磨性和高接觸可靠性。無鉛的。(觸點上的鎳阻擋層防止焊料芯吸。),信號觸點支持10
Gbps傳輸速率。支持MIPI、USB3.1第二代和PCIe第三代傳輸。
1、JAE|JAE連接器|日本航空電子WP27D系列0.35毫米間距板對板(FPC)連接器主要產品規格詳情：
| Number of Contacts | 10, 24, 30, 34, 38, 40, 50, 54, 60 pos. |
| Pitch | 0.35 mm, 2 rows |
| Rated Current | Signal terminal: AC, DC 0.3 A/ terminal, Power terminal: AC, DC 3.0 A/ terminal |
| Rated Voltage | AC, DC 50 V |
| Contact Resistance | Signal terminal: 70 milliohm max. (initial), Hold-down for power supply: 20 milliohm max. (initial) |
| Insulation Resistance | 100 megohm min. (initial) |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s. for 1 minute |
| Total Insertion Force | 1.5N x (n+4) max. (n: No. of pos.) |
| Total Extraction Force | 0.15N x n min. (n: No. of pos.) |
| Durability Mating Cycles | 30 mating cycles |
| Operating Temperature Range | -40 Deg. C to +85 Deg. C |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE連接器|日本航空電子WP27D系列0.35毫米間距板對板(FPC)連接器主要料號/型號：
| WP27D-S060VA3-R15000 | WP27D-S038VA3-R15000 | WP27D-S010VA3-R15000 | WP27D-P024VA3-R15000 | WP27D-P034VA3-R15000 |
| WP27D-S024VA3-R15000 | WP27D-S034VA3-R15000 | WP27D-P060VA3-R15000 | WP27D-P040VA3-R15000 | WP27D-P030VA3-R15000 |
| WP27D-S050VA3-R15000 | WP27D-S030VA3-R15000 | WP27D-P050VA3-R15000 | WP27D-P038VA3-R15000 | WP27D-P010VA3-R15000 |
| WP27D-S040VA3-R15000 |
------------------------------------------------------------------------------------------------
