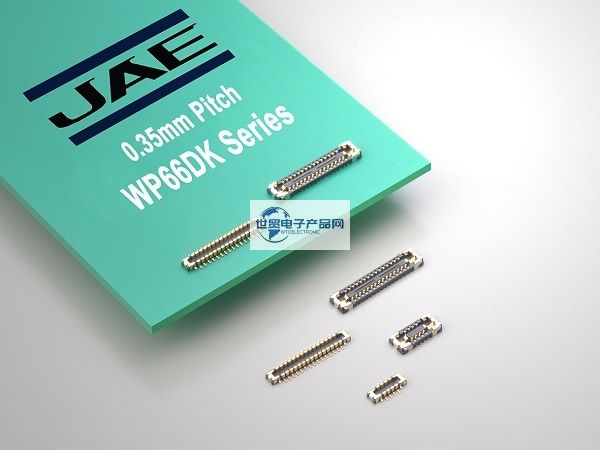

JAE|JAE連接器|日本航空電子WP66DK系列0.35mm間距最小堆疊式的板對板連接器是一款：采用JAE的標準多功能壓緊結構，可用作電源端子，減少總引腳數，并通過增加焊接表面積保持強大的電路板固定力。壓緊裝置還在絕緣體的配合面和內表面上結合了保護性金屬配件，以獲得更高的強度和可靠性帶電源端子的0.35毫米間距堆疊型板對板(FPC)連接器。除了實現小型化和魯棒性，該系列還提供10個位置下的低引腳數變化，為工程師提供了設計靈活性。其主要特點是:0.35毫米間距，1.6毫米寬度，2排，0.6毫米匹配高度,2個電源端子，每個支持3.0A(也用作壓緊裝置),壓緊結構增加了對頂部配合面的保護，以防止損壞絕緣體(鎧裝),金屬配件，防止在配合過程中損壞內部絕緣體表面,提高了裝配工的可操作性，完全匹配時有清晰的咔噠感,高度可靠的兩點接觸結構,觸點上的鎳阻擋層防止焊料芯吸,支持MIPI、USB3.1第二代和PCIe第三代傳輸.主要應用為：智能手表、智能手機、可穿戴設備、平板電腦、筆記本電腦、數碼相機、VR/AR耳機和其他小型便攜式設備.
1、JAE|JAE連接器|日本航空電子WP66DK系列0.35mm間距最小堆疊式的板對板連接器主要產品規格詳情：
| Pitch | 0.35mm |
| Number of Contacts | 6, 8, 30 positions (+2 power) |
| Mated Height | 0.6mm |
| Operating Temperature Range | -40°C~+85°C |
| Contact Resistance | Signal Terminal: 70mΩ max. (initial) |
| Power Supply Terminal: 20mΩ max. (initial) | |
| Durability | 30 mating cycles |
| Rated Current | Signal Terminal: AC, DC 0.3A per pos. |
| Power Supply Terminal: AC, DC 3.0A per pos. | |
| Rated Voltage | AC, DC 50 V |
| Insulation Resistance | 100MΩ min. (initial) |
| Dielectric Withstanding Voltage | AC 250 Vr.m.s. |
------------------------------------------------------------------------------------------------
2、日本JAE|JAE連接器|日本航空電子WP66DK系列0.35mm間距最小堆疊式的板對板連接器主要料號/型號：
| Product Name | Number of Positions | Connector Type |
| WP66DK-P006VA1-R15000 | 6 pos. (Signal terminal, +2 Power terminals) | Plug |
| WP66DK-P008VA1-R15000 | 8 pos. (Signal terminal, +2 Power terminals) | Plug |
| WP66DK-P030VA1-R15000 | 30 pos. (Signal terminal, +2 Power terminals) | Plug |
| WP66DK-S006VA1-R15000 | 6 pos. (Signal terminal, +2 Power terminals) | Receptacle |
| WP66DK-S008VA1-R15000 | 8 pos. (Signal terminal, +2 Power terminals) | Receptacle |
| WP66DK-S030VA1-R15000 | 30 pos. (Signal terminal, +2 Power terminals) | Receptacle |
------------------------------------------------------------------------------------------------
3、日本JAE連接器--JAE|日本航空電子WP66DK系列0.35mm間距最小堆疊式的板對板連接器 此產品銷售商：
3M電子產品網--代理銷售【日本JAE連接器--JAE|日本航空電子WP66DK系列0.35mm間距最小堆疊式的板對板連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目內所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
