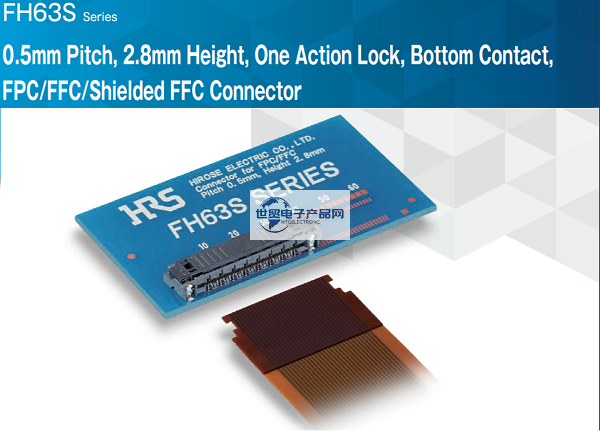

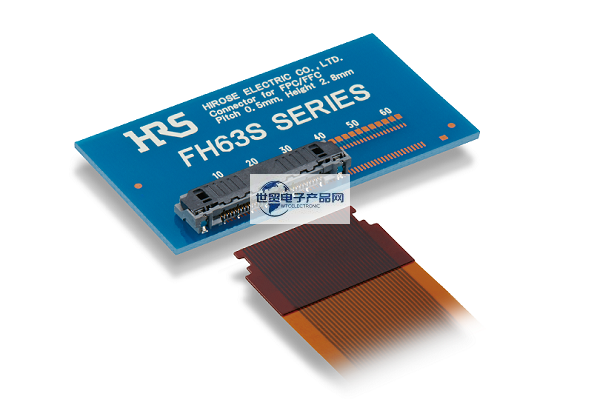

HRS|Hirose|日本廣瀨FH63S系列0.5mm間距/2.8mm高度/自鎖式FPC連接器是一款：0.5mm間距，2.8mm高度，單動鎖定，底部接觸，FPC/FFC/屏蔽FFC連接器。其主要特點是:1.自動單動鎖定設計，安裝后只需插入FPC即可鎖定單動，有助于提高工作性能。（通過操作鎖定釋放來移除FPC。）配合FPC時，無需操作鎖定桿。可以用一只手插入。FH63S系列的鎖定設計有助于縮短裝配時間。鎖桿不會因操作而損壞，也不會因鎖桿操作而導致不完全配合。2.防塵通過獨立彈簧兩點接觸設計實現高接觸可靠性，可防止灰塵導致接觸失效。3.支持FPC/FFC/屏蔽FFC FH63S，允許您從FPC、FFC和屏蔽FFC中選擇。屏蔽FPC可防止EMI。4.高FPC保持力在單次FPC/FFC插入動作后，連接器自動鎖定。鎖定桿固定住FPC兩側的槽口，即使在較小的插腳數下也能保持較高的FPC保持力。5.FPC/FFC配合檢測FPC插入后，可以從上方檢查FPC兩側槽口的位置，防止插入不完整。
1、HRS|Hirose|日本廣瀨FH63S系列0.5mm間距/2.8mm高度/自鎖式FPC連接器的主要產品規格詳情：
| 連接器類型 | PIN數 |
| 插座 | 10, 20, 30, 40 |
| 安裝間距 | 其他PIN數 |
| 0.5 mm | 開口間距 |
| 連接器長度(間距方向) | 0.5 mm |
| 12.7, 17.7, 22.7, 27.7 mm | (安裝部分)列數 |
| 連接器高度 | 1 |
| 2.8 mm | 傳輸規格 |
| 連接器寬度(縱向) | MIPI D-PHY ver. 1.2, eDP ver. 1.3 |
| 5.15 mm | 傳輸速度 |
| 接觸點位置 | (Max.)使用溫度范圍 |
| 下接點 | 125 ℃ |
| ZIF/Non-O ZIF/LIF | (Min.)使用溫度范圍 |
| 推薦的FFC/FPC | -55 ℃ |
| FPC/FFC連接器 | (AC)額定電壓 |
| FPC/FFC插入方向 | AC 50.0 V |
| 水平 | (DC)額定電壓 |
| 可動片方向 | DC 50.0 V |
| 額定電流 | |
| 0.5 A |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|廣瀨FH63S系列0.5mm間距/2.8mm高度/自鎖式FPC連接器主要料號/型號：
| FH63S-20S-0.5SH(99) | FH63S-10S-0.5SH(99) | FH63S-20S-0.5SH | FH63S-10S-0.5SH | FH63S-30S-0.5SH |
| FH63S-40S-0.5SH(99) | FH63S-30S-0.5SH(99) | FH63S-40S-0.5SH |
------------------------------------------------------------------------------------------------
