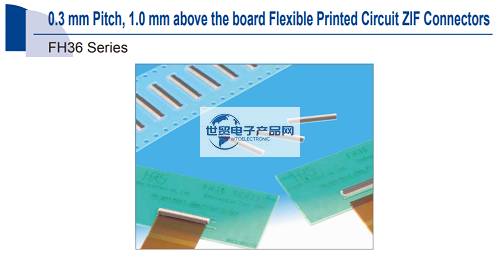

HRS|Hirose|日本廣瀨FH36系列FPC/FFC連接器是一款：0.3 mm引腳間距,1.0 mm板上高度，柔性印刷電路，零插入力連接器；其主要特點是：1. 低高度以及輕質量;2. PC板端易焊接;3. PCB板上導電跡線可以在連接器下運轉;4. 易于FPC插入的結構以及可靠的電氣連接性能;5. FPC保位裝置;6. 接受標準 FPC厚度;7. 可通過自動化設備進行板上布局;8. 無鹵素 * (FH36W系列);9. 500pcs per reel packing option available (For trial production).
1、HRS|Hirose|日本廣瀨FH36系列FPC/FFC連接器的主要產品規格詳情：
| 連接器類型 | PIN數 |
| 插座 | 11, 15, 17, 19, 23, 25, 27, 29, 31, 33, 35, 39, 45, 51, 61 |
| 安裝間距 | 其他PIN數 |
| 0.6 mm | 開口間距 |
| 連接器長度(間距方向) | 0.3 mm |
| 4.9, 6.1, 6.7, 7.3, 8.5, 9.1, 9.7, 10.3, 10.9, 11.5, 12.1, 13.3, 15.1, 16.9, 19.9 mm | (安裝部分)列數 |
| 連接器高度 | 2 |
| 1.0 mm | 傳輸規格 |
| 連接器寬度(縱向) | 傳輸速度 |
| 2.75 mm | (Max.)使用溫度范圍 |
| 接觸點位置 | 85 ℃ |
| 下接點 | (Min.)使用溫度范圍 |
| ZIF/Non-O ZIF/LIF | -55 ℃ |
| ZIF | (AC)額定電壓 |
| 推薦的FFC/FPC | AC 30.0 V |
| FPC | (DC)額定電壓 |
| FPC/FFC插入方向 | DC 30.0 V |
| 水平 | 額定電流 |
| 可動片方向 | 0.2 A |
| 正面 |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|日本廣瀨FH36系列FPC/FFC連接器主要料號/型號：
| FH36-15S-0.3SHW(99) | FH36-33S-0.3SHW(99) | FH36W-11S-0.3SHW(99) | FH36W-23S-0.3SHW(99) | FH36W-39S-0.3SHW |
| FH36-17S-0.3SHW(50) | FH36-35S-0.3SHW(50) | FH36W-15S-0.3SHW(50) | FH36W-25S-0.3SHW | FH36W-39S-0.3SHW |
| FH36-17S-0.3SHW(99) | FH36-35S-0.3SHW(99) | FH36W-15S-0.3SHW(99) | FH36W-27S-0.3SHW(50) | FH36W-51S-0.3SHW(50) |
| FH36-19S-0.3SHW(50) | FH36-45S-0.3SHW(50) | FH36W-17S-0.3SHW(50) | FH36W-27S-0.3SHW(99) | FH36W-51S-0.3SHW(99) |
| FH36-19S-0.3SHW(99) | FH36-45S-0.3SHW(99) | FH36W-17S-0.3SHW(99) | FH36W-31S-0.3SHW(50) | FH36W-61S-0.3SHW(50) |
| FH36-25S-0.3SHW(99) | FH36-51S-0.3SHW(99) | FH36W-19S-0.3SHW(50) | FH36W-31S-0.3SHW(99) | FH36W-61S-0.3SHW(99) |
| FH36-29S-0.3SHW(50) | FH36-61S-0.3SHW(99) | FH36W-19S-0.3SHW(99) | FH36W-33S-0.3SHW(50) | |
| FH36-29S-0.3SHW(99) | FH36W-11S-0.3SHW(50) | FH36W-23S-0.3SHW(50) | FH36W-33S-0.3SHW(99) |
------------------------------------------------------------------------------------------------
3、日本HRS連接器--HRS|Hirose|日本廣瀨FH36系列FPC/FFC連接器 此產品銷售商：
3M電子產品網--代理銷售【日本HRS連接器--HRS|Hirose|日本廣瀨FH36系列FPC/FFC連接器】以及第2項內容中表格清單內的所有(料號/型號)連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
