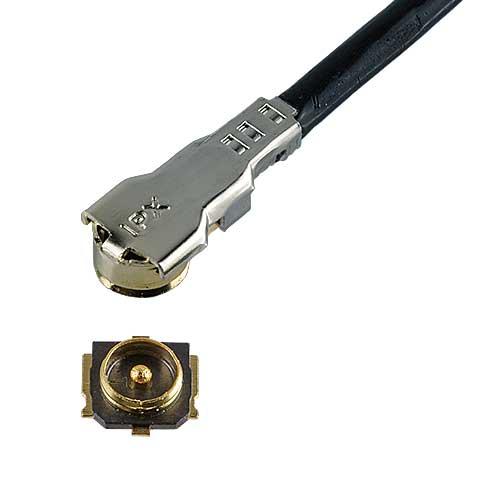

I-PEX 20714系列15GHz高性能小型的RF射頻連接器是一款：電氣性能增強，對應15 GHz， 1.6 VSWR 組合高度1.3 mm max.;對應15 GHz 的高性能小型連接器;使用“i-Fit?” 技術的無需焊接極細同軸線連結;極細同軸線外徑(AWG) : 1.13 mm (32), 0.81 mm (33);Height: 1.30 Max;頻率范圍: Up to 15 GHz;極細同軸線(AWG): #32 (O.D. 1.13 mm) #33 (O.D. 0.81 mm)的15GHz高性能小型的RF射頻連接器.
1、I-PEX 20714系列15GHz高性能小型的RF射頻連接器的主要產品詳情：
對應15 GHz 的高性能小型連接器:
使用“i-Fit?” 技術的無需焊接極細同軸線連結:
極細同軸線外徑(AWG) : 1.13 mm (32), 0.81 mm (33):
------------------------------------------------------------------------------------------------
2、I-PEX 20714系列15GHz高性能小型的RF射頻連接器的技術參數：
| Product Type | Coaxial RF Connector |
| Height | 1.30 Max |
| SMT Size (mm) | 2.0 x 2.0 mm |
| Frequency range | Up to 15 GHz |
| V.S.W.R. | VSWR (DC~3GHz) 1.3 VSWR (3GHz~6GHz) 1.4 VSWR (6GHz~9GHz) 1.5 VSWR (9GHz~12GH) 1.5 VSWR (12GHz~15GHz) 1.6 |
| Applicable Standards (Reference Only) | ５G sub-6 IEEE802.11 b IEEE802.11 a IEEE802.11 g Wi-Fi 4 Wi-Fi 5 Wi-Fi 6 Wi-Fi 6E WiGig LTE LTE-Advanced LPWA Bluetooth GPS |
| Full shielding (ZenShield?) | No |
------------------------------------------------------------------------------------------------
3、I-PEX 20714系列15GHz高性能小型的RF射頻連接器的主要型號/料號：
MHF 5L RECOMMENDED PART NUMBERS
| Part Number Description | Part Number |
| PLUG : Offered as harness only (O.D. 0.81 mm cable) | 20714-001R-81 |
| PLUG : Offered as harness only (O.D. 1.13 mm cable) | 20668-001R-13 |
| RECEPTACLE | 20566-001E-01 |
------------------------------------------------------------------------------------------------
4、日本I-PEX連接器--I-PEX 20714系列15GHz高性能小型的RF射頻連接器 此產品銷售商：
3M電子產品網--代理銷售【I-PEX連接器--I-PEX 20714系列15GHz高性能小型的RF射頻連接器】以及第3項內容中料號/型號和表格清單內的所有連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目內所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
