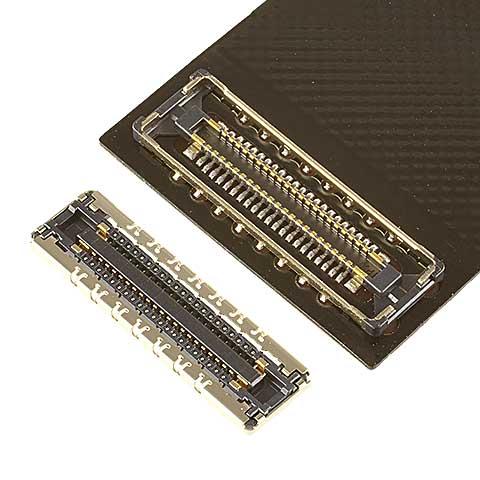

I-PEX 0.35mm間距20697系列帶電源端子板對板連接器是一款：支持高速傳輸 (20+ Gbps/lane)全屏蔽構造, 帶電源端子, 0.35 mm 間距, 高度:0.7 mm;ZenShield? 的全屏蔽設計和多點接地，有效防止 EMI 外泄;高速率傳輸, USB4 / Thunderbolt 4 (20+ Gbps / lane) 應用的理想之選;電源端子支持大電流傳輸，2.2 A/Pin x 4;接點間距: 0.350;Height: 0.75 Max (0.70 Nom.);可提供Pin數: 28 34 42 56 62P的帶電源端子板對板連接器.
1、I-PEX 0.35mm間距20697系列帶電源端子板對板連接器的主要產品詳情：
ZenShield? 的全屏蔽設計和多點接地，有效防止 EMI 外泄:
高速率傳輸, USB4 / Thunderbolt 4 (20+ Gbps / lane) 應用的理想之選:
電源端子支持大電流傳輸，2.2 A/Pin x 4:
------------------------------------------------------------------------------------------------
2、I-PEX 0.35mm間距20697系列帶電源端子板對板連接器的技術參數：
| Contact pitch | 0.35 mm |
| Height | 0.75 Max (0.70 Nom.) , |
| Pin count | 28 34 42 56 62 |
| Depth | 3.70 mm |
| Width Formula | 4.89+(0.35*?p/2) mm |
| Contact type | signal plus power pins |
| Current rating | 0.3A / Signal pin 2.2A / Power pin |
| Applicable Standards (Reference Only) | USB4 (20 Gbps/lane) USB 3.1 Gen 2 (10 Gbps) USB 3.1 Gen 1 (5 Gbps) eDP HBR 3 (8.1 Gbps) eDP HBR 2 (5.4 Gbps) eDP (2.7 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4 Gbps) MiPi standards |
| Full shielding (ZenShield?) | Yes |
| Other Features | 全屏蔽 |
------------------------------------------------------------------------------------------------
3、I-PEX 0.35mm間距20697系列帶電源端子板對板連接器的主要型號/料號：
NOVASTACK 35-HDP RECOMMENDED PART NUMBERS
| Part Number Description | Pin count (Signal) | Pin count (Power) | Part Number |
| PLUG | 28 | 4 | 20697-028E-01 |
| 34 | 4 | 20697-034E-01 | |
| 42 | 4 | 20697-042E-01 | |
| 56 | 4 | 20697-056E-01 | |
| 62 | 4 | 20697-062E-01 | |
| RECEPTACLE | 28 | 4 | 20698-028E-01 |
| 34 | 4 | 20698-034E-01 | |
| 42 | 4 | 20698-042E-01 | |
| 56 | 4 | 20698-056E-01 | |
| 62 | 4 | 20698-062E-01 |
OTHER NOVASTACK 35-HDP PART NUMBERS
| Part Number Description | Pin count (Signal) | Pin count (Power) | Part Number |
| PLUG (5,000 pcs/reel) | 42 | 4 | 20697-042E-01M |
| 56 | 4 | 20697-056E-01M | |
| 62 | 4 | 20697-062E-01M | |
| RECEPTACLE (5,000 pcs/reel) | 42 | 4 | 20698-042E-01M |
| 56 | 4 | 20698-056E-01M | |
| 62 | 4 | 20698-062E-01M |
------------------------------------------------------------------------------------------------
