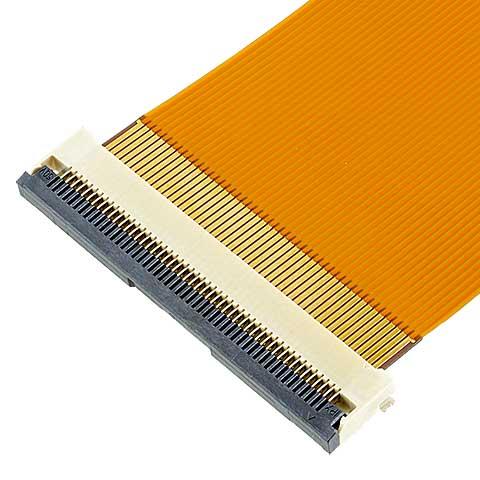

I-PEX
0.5mm間距20593系列后鎖式FFC/FPC連接器是一款：封裝和FPC尺寸兼容業內常規產品, 高度= 2.0 mm，0.5 mm間距,
水平插拔, 后鎖式;封裝和FPC尺寸兼容業內常規產品;全包圍式鋼琴蓋防止異物和端子變形;在沒有插入 FPC
的情況下閉合鋼琴蓋，連接器仍可使用;接點間距: 0.500;Height: 2.20 Max (2.00 Nom.);可提供Pin數: 8
10 12 14 18 20 22 24 30 34 36 38 40 45 50;嵌合類型: 水平的FFC/FPC連接器.
1、I-PEX 0.5mm間距20593系列后鎖式FFC/FPC連接器的主要產品詳情：
封裝和FPC尺寸兼容業內常規產品:
全包圍式鋼琴蓋防止異物和端子變形:
在沒有插入 FPC 的情況下閉合鋼琴蓋，連接器仍可使用:
------------------------------------------------------------------------------------------------
2、I-PEX 0.5mm間距20593系列后鎖式FFC/FPC連接器的技術參數：
| Product Type | 后鎖式 |
| 嵌合類型 | 水平 |
| Contact pitch | 0.50 mm |
| Height | 2.20 Max (2.00 Nom.) , |
| Depth | 5.90 mm |
| Width Formula | 3.5+(0.5*?P) mm |
| Pin count | 8 10 12 14 18 20 22 24 30 34 36 38 40 45 50 |
| FPC/FFC Thickness | 0.3 |
| Current rating | 0.5A / Signal pin |
| Full shielding (ZenShield?) | No |
| Mechanical lock | No |
------------------------------------------------------------------------------------------------
3、I-PEX 0.5mm間距20593系列后鎖式FFC/FPC連接器的主要型號/料號：
MINIFLEX 5-BFN III RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number |
| MINIFLEX 5-BF III | 8 | 20593-008E-01 |
| 10 | 20593-010E-01 | |
| 12 | 20593-012E-01 | |
| 14 | 20593-014E-01 | |
| 18 | 20593-018E-01 | |
| 20 | 20593-020E-01 | |
| 22 | 20593-022E-01 | |
| 24 | 20593-024E-01 | |
| 30 | 20593-030E-01 | |
| 34 | 20593-034E-01 | |
| 36 | 20593-036E-01 | |
| 38 | 20593-038E-01 | |
| 40 | 20593-040E-01 | |
| 45 | 20593-045E-01 | |
| 50 | 20593-050E-01 |
OTHER MINIFLEX 5-BFN III PART NUMBERS
| Part Number Description | Pin count | Part Number |
| MINIFLEX 5-BF III | 60 | 20593-060E-01 |
------------------------------------------------------------------------------------------------
4、日本I-PEX連接器--I-PEX 0.5mm間距20593系列后鎖式FFC/FPC連接器 此產品銷售商：
3M電子產品網--代理銷售【I-PEX連接器--I-PEX 0.5mm間距20593系列后鎖式FFC/FPC連接器】以及第3項內容中料號/型號和表格清單內的所有連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目?jī)?nèi)所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
「世貿電子產品網」網站所有，未經本站之同意或授權，任何人不得以任何形式重制、轉載、散布、引用、變更、播送或出版該內容之全部或局部，亦不得有其他任何違反本站著作權之行為。
