I-PEX|CABLINE?-UM/20877系列|30P/40P極細同軸線束是由I-PEX公司生產的：0.4 mm間距, 90度出線垂直插拔款極細同軸線連接器, 帶EMC 屏蔽和機械鎖扣，CABLINE?-UM/20877系列的極細同軸線連接器與極細同軸線(AWG):#38 #40 #42 #44 #46組合而成的線束.

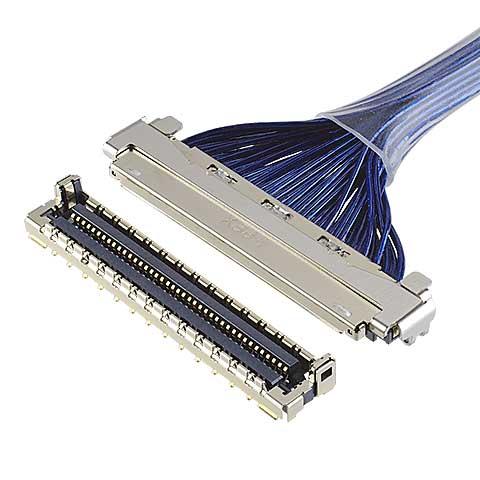

1、日本I-PEX|CABLINE?-UM/20877系列|30P/40P極細同軸線束所使用的連接器 規格與特點及圖片：
0.4 mm間距, 90度出線垂直插拔款極細同軸線連接器, 帶EMC 屏蔽和機械鎖扣
ZenShield? 的全屏蔽和多點接地設計，有效防止EMI外泄
機械式鎖扣罩提供高嵌合保持力
高接觸可靠性
接點間距: 0.400
Height: 2.35 Max (2.20 Nom.) ,
可提供Pin數: 30 40
極細同軸線(AWG): #38 #40 #42 #44 #46
嵌合類型: 垂直

2、日本I-PEX|CABLINE?-UM/20877系列|30P/40P極細同軸線束所使用的連接器 料號/型號清單：

3、日本I-PEX|CABLINE?-UM/20877系列|30P/40P極細同軸線束所使用的極細同軸線 結構/線徑示意參考圖：

4、日本I-PEX|CABLINE?-UM/20877系列|30P/40P極細同軸線束 生產工藝流程簡述：
線束準備的主要過程:

4.1:準備電纜裝配
4.2:將電纜組件安裝到公座主體組件上，并將裸露的導線焊接到公座信號端子上
4.3:定位鎖扣裝配(或鎖扣) 公座部件
4.4:蓋上公座外殼，焊接所需的區域以完成公座線束
首先，對極細同軸線進行預處理，以便于線束裝配。經過預處理的電纜稱為電纜組件。這種預處理簡化了連接器的電纜焊接過程，提高了公座線束質量的穩定性。這是在電纜被焊接到連接器之前完成的。

其次，將電纜外層導體焊接于連接器外殼，電纜外層導體通過連接器與PCB板電氣連接，以獲得良好的接地特性。

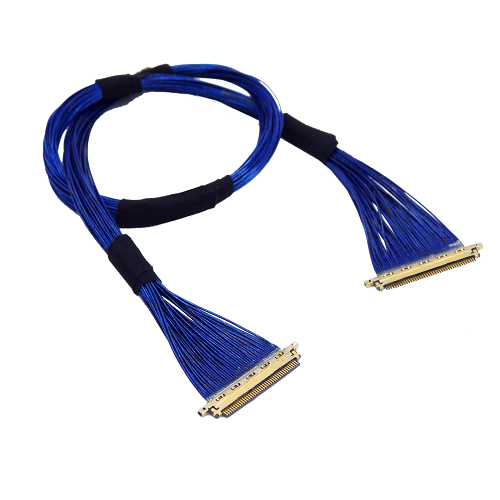

5、日本I-PEX|CABLINE?-UM/20877系列|30P/40P極細同軸線束 產品實物圖片(圖片僅供參考)：

6、日本I-PEX|CABLINE?-UM/20877系列|30P/40P極細同軸線束 此產品生產/銷售商：

3M電子產品網-生產/銷售【日本I-PEX|CABLINE?-UM/20877系列|30P/40P極細同軸線束】以及【所使用的連接器】 料號/型號清單內的所有連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們。
