生產I-PEX|CABLINE?-UA II/20497系列|26P/32P/40P/50P極細同軸線束

分類: 線束線纜產品

I-PEX|CABLINE?-UA II/20497系列|26P/32P/40P/50P極細同軸線束是由I-PEX公司生產的:0.3mm間距, 垂直插拔,Right Angle出線,極細同軸線連接器,CABLINE?-UA II/20497系列的極細同軸線連接器與極細同軸線(AWG):#42 #44 #46組合而成的線束.組合而成的線束.

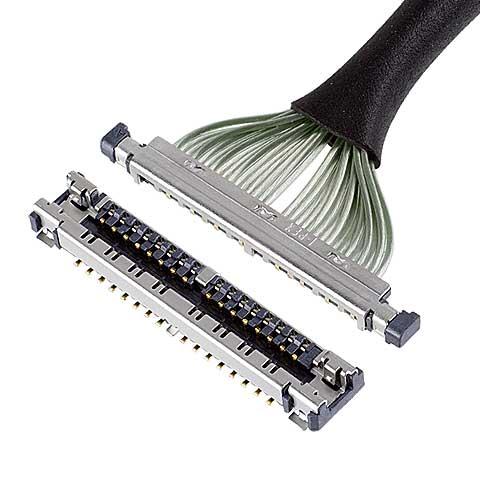

1、日本I-PEX|CABLINE?-UA II/20497系列|26P/32P/40P/50P極細同軸線束所使用的連接器 規格與特點及圖片:
0.3mm間距, 垂直插拔,Right Angle出線,極細同軸線連接器
空間有限的小型電子產品的理想選擇
Plug尺寸也非常小巧,能夠方便穿過轉軸
多點接地設計具有良好的抗 EMI 性能
接點間距(mm): 0.300
Height: 1.37 Max (1.27 Nom.) ,
可提供Pin數: 26 32 40 50
極細同軸線(AWG): #42 #44 #46
嵌合類型: 垂直


2、日本I-PEX|CABLINE?-UA II/20497系列|26P/32P/40P/50P極細同軸線束所使用的連接器 料號/型號清單:

Part Number DescriptionPin countPart Number
PLUG FOR CABLE ASSEMBLY2620496-026T-40
3220496-032T-40
4020496-040T-40
5020496-050T-40
Plug partsPLUG HOUSING2620497-026T-30
3220497-032T-30
4020497-040T-30
5020497-050T-30
PLUG METAL COVER262679-026-10
322679-032-10
402679-040-10
502679-050-10
RECEPTACLE2620498-026E-41
3220498-032E-41
4020498-040E-41
5020498-050E-41

3、日本I-PEX|CABLINE?-UA II/20497系列|26P/32P/40P/50P極細同軸線束所使用的極細同軸線 結構/線徑示意參考圖:2_SC.jpg

4、日本I-PEX|CABLINE?-UA II/20497系列|26P/32P/40P/50P極細同軸線束 生產工藝流程簡述
線束準備的主要過程:
8 - Gif_A.gif

4.1:準備電纜裝配
4.2:將電纜組件安裝到公座主體組件上,并將裸露的導線焊接到公座信號端子上
4.3:定位鎖扣裝配(或鎖扣) 公座部件
4.4:蓋上公座外殼,焊接所需的區域以完成公座線束
首先,對極細同軸線進行預處理,以便于線束裝配。經過預處理的電纜稱為電纜組件。這種預處理簡化了連接器的電纜焊接過程,提高了公座線束質量的穩定性。這是在電纜被焊接到連接器之前完成的。


其次,將電纜外層導體焊接于連接器外殼,電纜外層導體通過連接器與PCB板電氣連接,以獲得良好的接地特性。

9_A sc.jpg

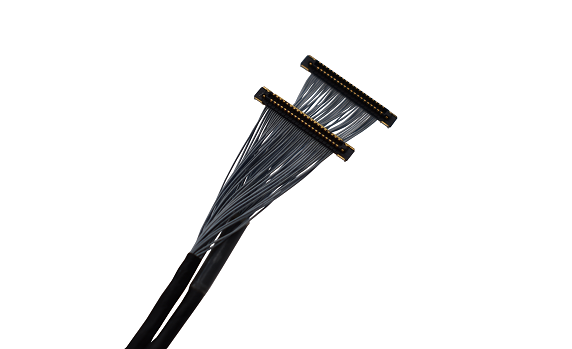

5、日本I-PEX|CABLINE?-UA II/20497系列|26P/32P/40P/50P極細同軸線束 產品實物圖片(圖片僅供參考)


6、日本I-PEX|CABLINE?-UA II/20497系列|26P/32P/40P/50P極細同軸線束 此產品生產/銷售商:

3M電子產品網-生產/銷售I-PEX|CABLINE?-UA II/20497系列|26P/32P/40P/50P極細同軸線束以及所使用的連接器 料號/型號清單內的所有連接器產品;如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案,歡迎通過下面方式聯系我們。
