I-PEX|FPL II/20438系列|30P/40P/50P極細同軸線束是由I-PEX公司生產的:供電用途更大支持搭載AWG#32電子線,支持eDP HBR2 (5.4 Gbps/lane),多點接地抗噪設計,垂直插拔方式,0.5 mm 間距, 極細同軸線連接器與極細同軸線(AWG):#36 #38 #40 #42 #44 #46組合而成的線束.

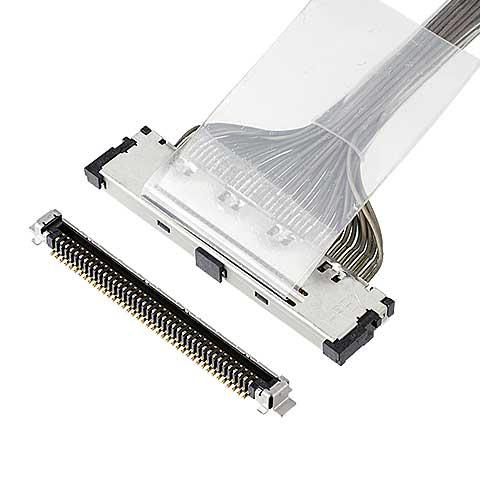

1、日本I-PEX|FPL II/20438系列|30P/40P/50P極細同軸線束所使用的連接器 規格與特點及圖片:
供電用途更大支持搭載AWG#32電子線,支持eDP HBR2 (5.4 Gbps/lane),多點接地抗噪設計,垂直插拔方式,0.5 mm 間距, 極細同軸線連接器
供電用途更大支持搭載AWG#32電子線
可同時焊接不同尺寸的極細同軸線和電子線
多點接地設計,有效屏蔽電磁波干擾
接點間距: 0.500
Height: 2.40 Max (2.20 Nom.) ,
可提供Pin數: 30 40 50
極細同軸線(AWG): #36 #38 #40 #42 #44 #46
嵌合類型: 垂直
2、日本I-PEX|FPL II/20438系列|30P/40P/50P極細同軸線束所使用的連接器 料號/型號清單:
Part Number Description | Pin count | Part Number | |
PLUG FOR CABLE ASSEMBLY | 30 | 20437-030T-01 | |
40 | 20437-040T-01 | ||
50 | 20437-050T-01 | ||
PLUG HOUSING | 30 | 20438-030T-01 | |
40 | 20438-040T-01 | ||
50 | 20438-050T-01 | ||
PLUG SHELL | 30 | 2496-030 | |
40 | 2496-040 | ||
50 | 2496-050 | ||
RECEPTACLE | 30 | 20439-030E-01 | |
40 | 20439-040E-01 | ||
50 | 20439-050E-01 |
3、日本I-PEX|FPL II/20438系列|30P/40P/50P極細同軸線束所使用的極細同軸線 結構/線徑示意參考圖:
4、日本I-PEX|FPL II/20438系列|30P/40P/50P極細同軸線束 生產工藝流程簡述:
線束準備的主要過程:
4.1:準備電纜裝配
4.2:將電纜組件安裝到公座主體組件上,并將裸露的導線焊接到公座信號端子上
4.3:定位鎖扣裝配(或鎖扣) 公座部件
4.4:蓋上公座外殼,焊接所需的區域以完成公座線束
首先,對極細同軸線進行預處理,以便于線束裝配。經過預處理的電纜稱為電纜組件。這種預處理簡化了連接器的電纜焊接過程,提高了公座線束質量的穩定性。這是在電纜被焊接到連接器之前完成的。
其次,將電纜外層導體焊接于連接器外殼,電纜外層導體通過連接器與PCB板電氣連接,以獲得良好的接地特性。

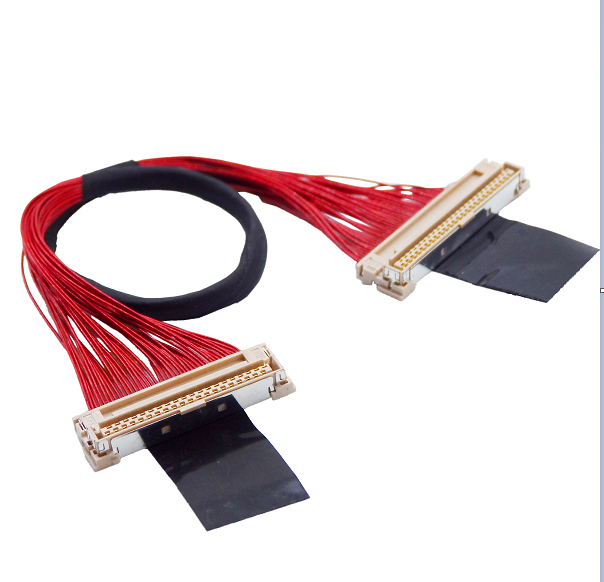

5、日本I-PEX|FPL II/20438系列|30P/40P/50P極細同軸線束 產品實物圖片(圖片僅供參考):
---------------------------------------------------------------------------------------------------
