HRS|Hirose|廣瀨|DF56系列|26P/30P/40P/50P極細同軸線束由HRS公司生產的：0.3 mm引腳間距,垂直裝配,板對細線同軸連接器與極細同軸線(AWG):#42 #44 #46組合而成的線束.
1、日本HRS|Hirose|廣瀨|DF56系列|26P/30P/40P/50P極細同軸線束所使用的連接器 規格與特點及圖片：
0.3 mm引腳間距,垂直裝配,板對細線同軸連接器
1.小型裝配高度，板上占用面積小
2.與小直徑合頁兼容
3.可靠的電氣性能以及機械連接
4.高度耐久度的嵌合結構
5.加強屏蔽以及接地連接
6.可靠的鎖扣
7.防脫錫
2、日本HRS|Hirose|廣瀨|DF56系列|26P/30P/40P/50P極細同軸線束所使用的連接器 料號/型號清單：
| 產品名稱 | 系列ID | 連接器類型 | PIN數 | 安裝間距 | 插拔次數 | 適合電線類型 | 適合電線尺寸(AWG)Min. | 適合電線尺寸(AWG)Max. |
| DF56L-26P-0.3SD(51) | DF56 | 插頭 | 26 | 20 | 細線同軸電纜 | 42 | 46 | |
| DF56-26P-0.3SD(51) | DF56 | 插頭 | 26 | 0.3 mm | 20 | 細線同軸電纜 | 46 | 42 |
| DF56-26P-SHL | DF56 | 其他 | 26 | 細線同軸電纜 | ||||
| DF56-30P-0.3SD(51) | DF56 | 插頭 | 30 | 0.3 mm | 20 | 細線同軸電纜 | 46 | 42 |
| DF56-30P-SHL | DF56 | 其他 | 30 | 細線同軸電纜 | ||||
| DF56-40P-0.3SD(51) | DF56 | 插頭 | 40 | 0.3 mm | 20 | 細線同軸電纜 | 46 | 42 |
| DF56-40P-SHL | DF56 | 其他 | 40 | 細線同軸電纜 | ||||
| DF56-40S-0.3V(51) | DF56 | 插座 | 40 | 0.3 mm | 20 | 細線同軸電纜 | ||
| DF56-50P-0.3SD(51) | DF56 | 插頭 | 50 | 0.3 mm | 20 | 細線同軸電纜 | 46 | 42 |
| DF56-50P-SHL | DF56 | 其他 | 50 | 細線同軸電纜 | ||||
| DF56-50S-0.3V(51) | DF56 | 插座 | 50 | 0.3 mm | 20 | 細線同軸電纜 | ||
| DF56C-26S-0.3V(51) | DF56 | 插座 | 26 | 0.3 mm | 20 | 細線同軸電纜 | ||
| DF56C-30S-0.3V(51) | DF56 | 插座 | 30 | 0.3 mm | 20 | 細線同軸電纜 | ||
| DF56C-40S-0.3V(51) | DF56 | 插座 | 40 | 0.3 mm | 20 | 細線同軸電纜 | ||
| DF56C-50S-0.3V(51) | DF56 | 插座 | 50 | 0.3 mm | 20 | 細線同軸電纜 |
3、日本HRS|Hirose|廣瀨|DF56系列|26P/30P/40P/50P極細同軸線束所使用的極細同軸線 結構/線徑示意參考圖：
4、日本HRS|Hirose|廣瀨|DF56系列|26P/30P/40P/50P極細同軸線束 生產工藝流程簡述：
線束準備的主要過程:
4.1:準備電纜裝配
4.2:將電纜組件安裝到公座主體組件上，并將裸露的導線焊接到公座信號端子上
4.3:定位鎖扣裝配(或鎖扣) 公座部件
4.4:蓋上公座外殼，焊接所需的區域以完成公座線束
首先，對極細同軸線進行預處理，以便于線束裝配。經過預處理的電纜稱為電纜組件。這種預處理簡化了連接器的電纜焊接過程，提高了公座線束質量的穩定性。這是在電纜被焊接到連接器之前完成的。
其次，將電纜外層導體焊接于連接器外殼，電纜外層導體通過連接器與PCB板電氣連接，以獲得良好的接地特性。

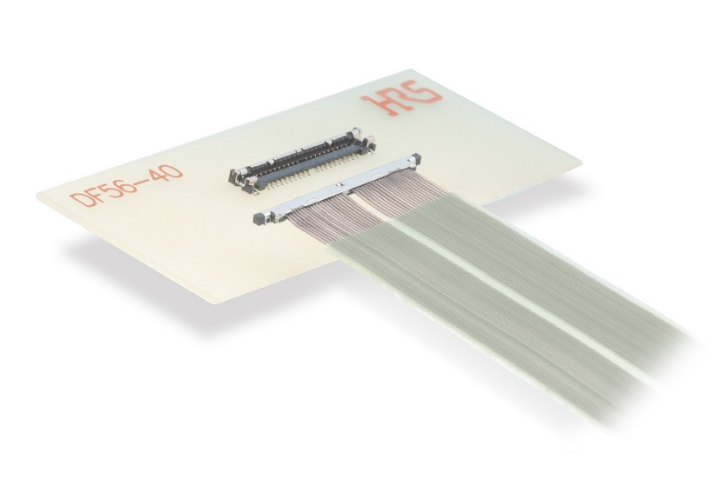

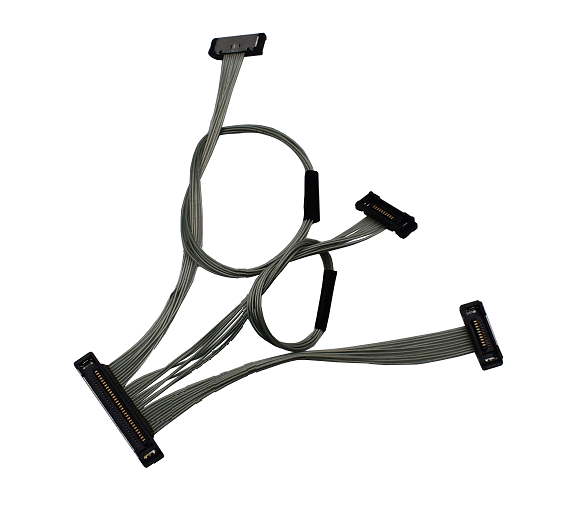

5、日本HRS|Hirose|廣瀨|DF56系列|26P/30P/40P/50P極細同軸線束 產品實物圖片(圖片僅供參考)：
---------------------------------------------------------------------------------------------------
