1、什么是同軸線?：

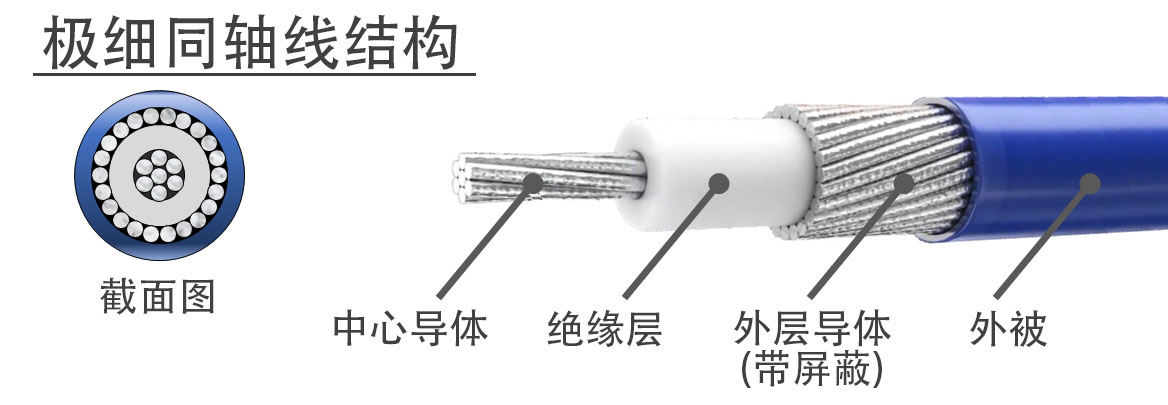

 1) 電纜的基本結構

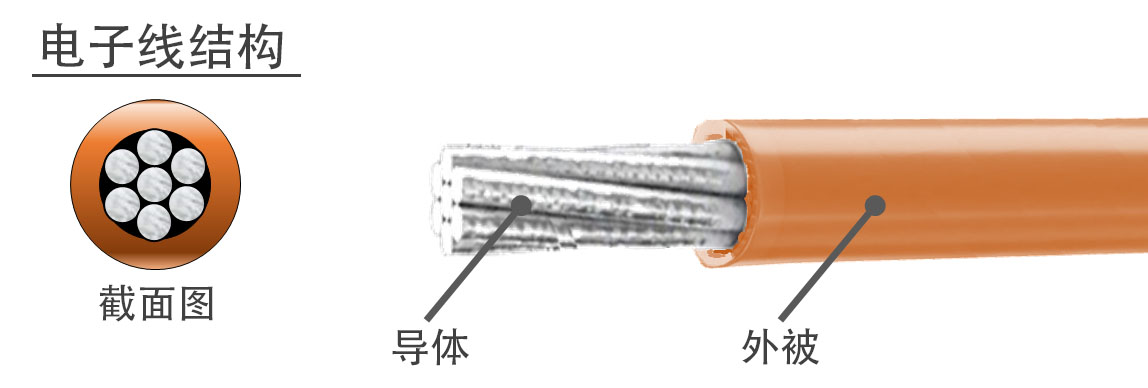

結構簡單, 導體外包裹一層外被的電纜被稱為電子線。而具有多層結構，中心導體外包裹有絕緣層，外層導體和外被的電纜被稱為極細同軸線。同軸電纜的外導體起著電磁屏蔽的作用，通過中心導體傳輸的電信號不易受到外界電磁波(電磁噪聲)的影響.

2) 什么是極細同軸線?
同軸線中使用的中心導體的尺寸采用美國線規(AWG)標準，AWG數越大，中心導體的尺寸越小。
一般來說，外徑(O.D.)在1毫米或以下的同軸線被稱為“極細同軸”線。極細同軸線廣泛用于個人電腦、平板電腦、智能手機等設備內部模塊板之間的信號傳輸，以及醫療、工業、汽車、航空等精密儀器之間的信號傳輸.

---------------------------------------------------------------------------------------------------

2、什么是極細同軸線連接器?：

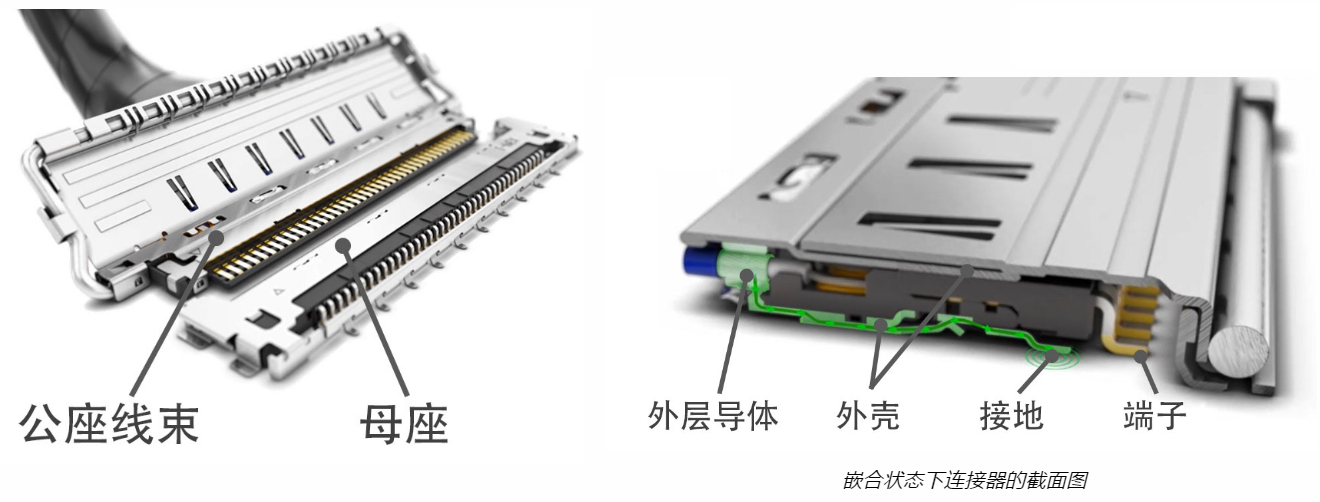

01) 極細同軸線連接器
極細同軸線連接器主要用于連接通過極細同軸線的差分傳輸方式的模塊板之間的數字信號。為了進行適當的信號傳輸，傳輸信號的中心導體需要通過連接器的端子連接到PCB板上的信號電路。電纜的外層導體需要通過連接器的金屬部件-外殼而電氣性連接到PCB板上。外層導體通過連接器外殼與PCB板的電氣連接稱為“接地”.

2) 極細同軸線公座線束制備工藝：

線束準備的主要過程:

2.1:準備電纜裝配
2.2:將電纜組件安裝到公座主體組件上，并將裸露的導線焊接到公座信號端子上
2.3:定位鎖扣裝配(或鎖扣) 公座部件
2.4:蓋上公座外殼，焊接所需的區域以完成公座線束
首先，對極細同軸線進行預處理，以便于線束裝配。經過預處理的電纜稱為電纜組件。這種預處理簡化了連接器的電纜焊接過程，提高了公座線束質量的穩定性。這是在電纜被焊接到連接器之前完成的。

其次，將電纜外層導體焊接于連接器外殼，電纜外層導體通過連接器與PCB板電氣連接，以獲得良好的接地特性。

3) 線纜裝配類型

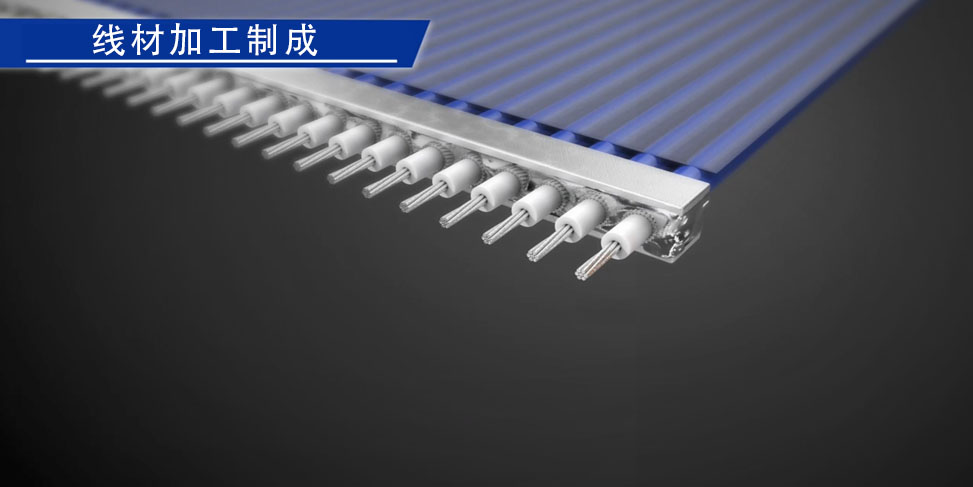

一般來說，下列電纜類型可用于電纜組件(取決于線束制造商):
全部為極細同軸線:

只使用極細同軸線。電纜組件可以使用不同的電纜直徑(直徑尺寸范圍可能有限制).

極細同軸線/電子線混合:

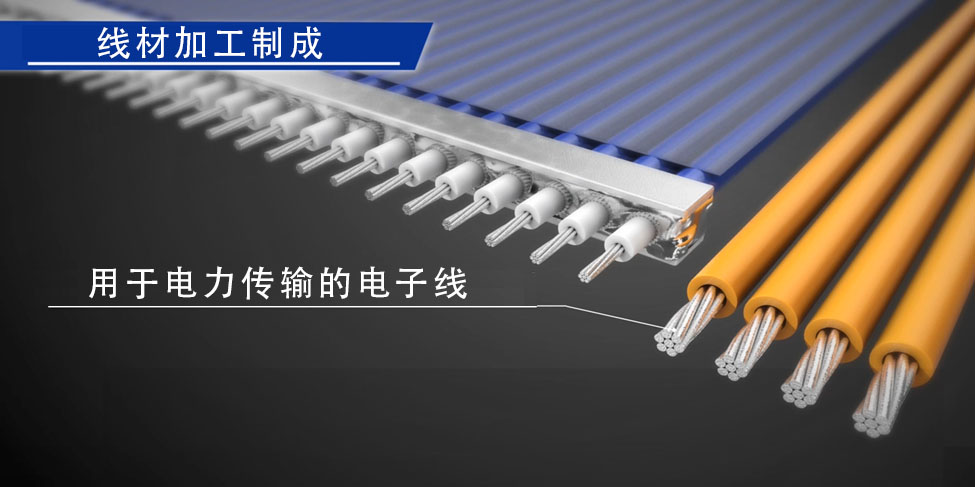

極細同軸線用于信號傳輸，離散線用于供電。

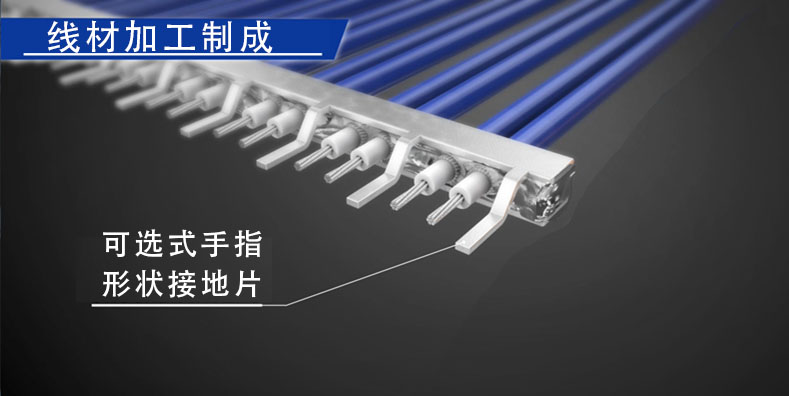

接地片和接地手指:
然而，線束處理的難度增加，除了減少電纜的使用數量外，線束的電氣特性能將改善

---------------------------------------------------------------------------------------------------

3、為什么極細同軸線是高速應用的?：
 1) 極細同軸線的特點及應用
隨著高速互聯網和大容量存儲設備使用的增加，我們可以很容易的在個人電腦、平板電腦和智能手機等消費產品上欣賞高質量的圖像和視頻。設備上需要處理的信息量急劇增加，設備中的信號速度(傳輸標準)越來越快。

Signal transfer speed

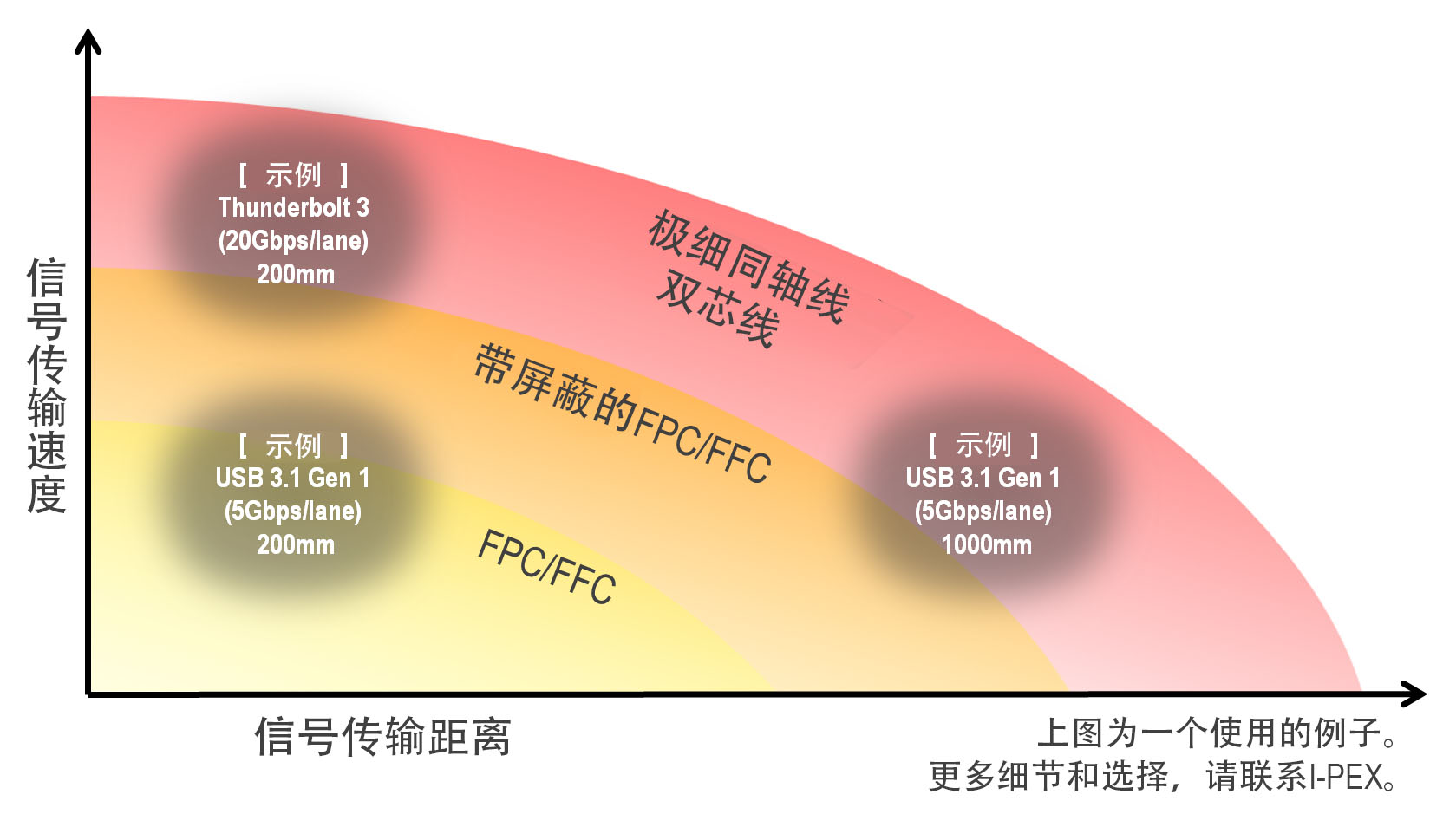

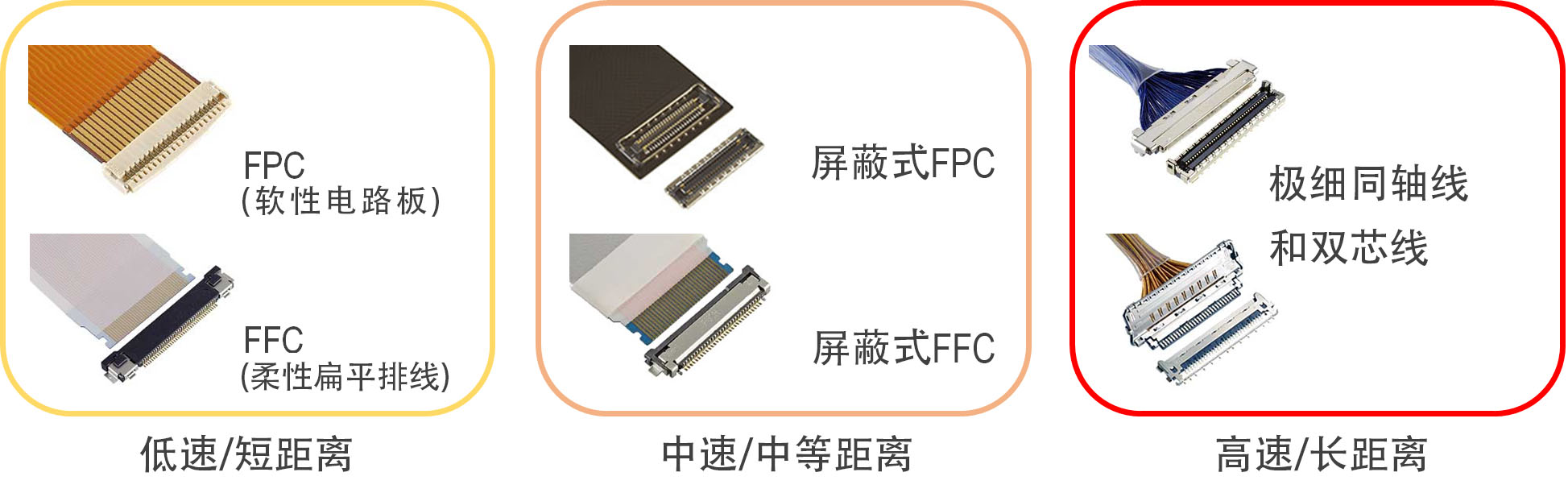

線纜和FPC/FFC主要用于設備中模塊板之間傳輸信號和功率時的跳接連接。在某種程度上，選用線纜還是FPC/FFC是由信號速度(信號傳輸標準)和傳輸距離決定的。
* 上述同軸線包括極細同軸電纜和雙芯線。

隨著近年來信號傳輸速度的提高，極細同軸線在跳接設備中的應用越來越廣泛。

2) 極細同軸線的信號傳輸優勢
信號傳輸特性受若干參數的影響，舉例來說，包括阻抗，插入損耗，回波損耗和串音。以下是極細同軸線在高速信號傳輸時通常被認為具有信號傳輸優勢的一些主要原因。
減少回波損耗:
極細同軸線的中心導體，絕緣體和外層導體匹配合適，在特定的阻抗下性能穩定。匹配和穩定的阻抗產生低回波損耗。
降低插入損耗:
與FPC/FFC相比，極細同軸線在匹配特定阻抗時可以保證更大的中心導體橫截面積，從而更大限度地減少插入損耗。
提高屏蔽性能:
外層導體起著電磁屏蔽的作用，因此在中心導體上傳輸的電信號不太容易受到來自外部的電磁波(電磁噪聲)的影響。另外，外層導體的屏蔽作用，幫助減少信號之間的串擾。
3) 極細同軸線的機械性優勢
16通常使用極細同軸線的原因是因為它比屏蔽式FPC / FFC具有更高的靈活性，即使彎曲也能保持穩定的電特性。

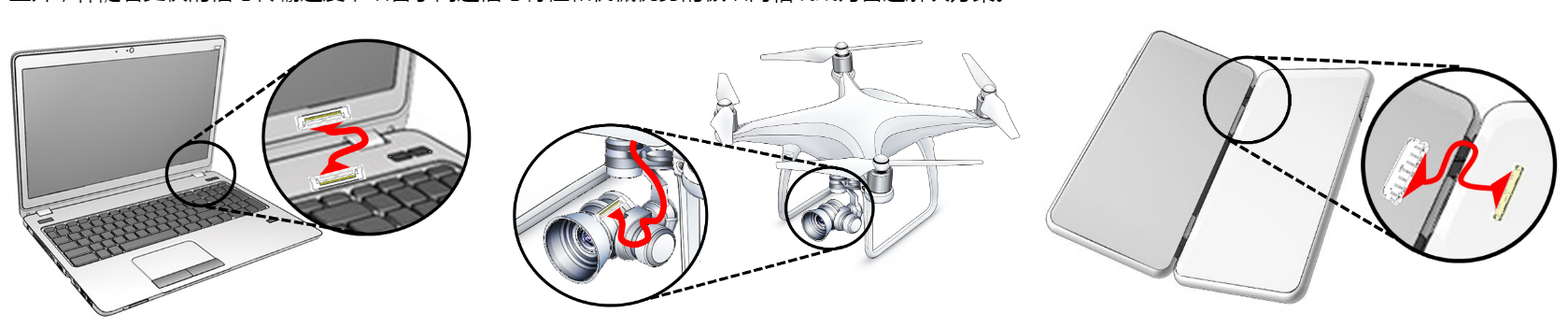

柔性極細同軸線適合于有轉軸的設備，電纜需要在設備內進行布線, 諸如筆記本電腦PC平板轉軸和無人機上的移動攝像機。隨著包括高清攝像機和面板在內的應用量的上升，伴隨著更快的信號傳輸速度，結合了高速信號特性和機械優勢的極細同軸線成為解決方案.

---------------------------------------------------------------------------------------------------

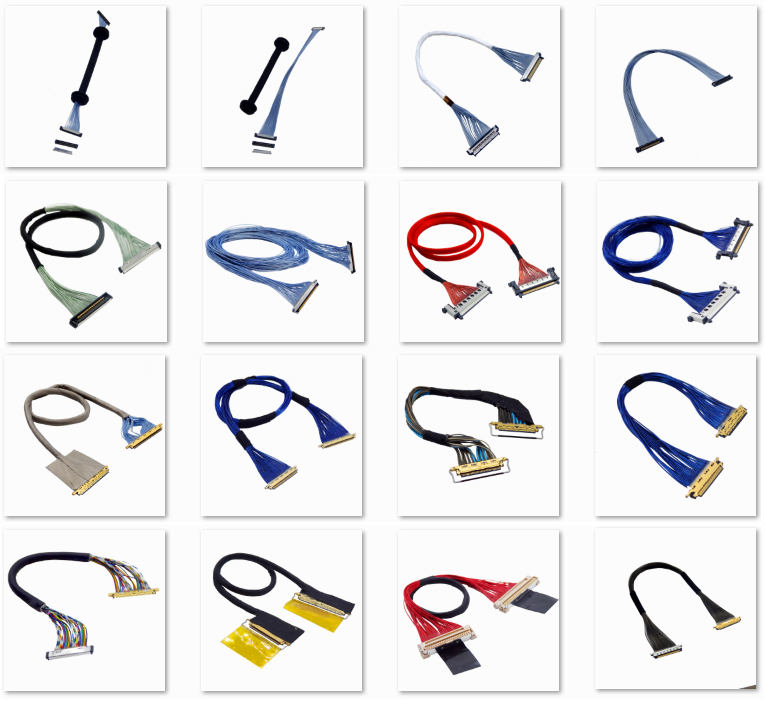

4、敝司所生產的極細同軸線束(Micro Coaxial Cable)線束組立產品部分實物圖片(圖片僅供參考)：

---------------------------------------------------------------------------------------------------
