極細同軸線連接器主要用于連接通過極細同軸線的差分傳輸方式的模塊板之間的數字信號。為了進行適當?shù)男盘?hào)傳輸，傳輸信號的中心導體需要通過連接器的端子連接到PCB板上的信號電路。電纜的外層導體需要通過連接器的金屬部件-外殼而電氣性連接到PCB板上。外層導體通過連接器外殼與PCB板的電氣連接稱為“接地”.

1、如何選擇極細同軸線連接器？ ：

您是否曾困惑于該如何選擇用于高速傳輸?shù)臉O細同軸連接器？
--- 有許多因素會使選擇連接器變得困難。
為了幫助您更容易的做出選擇，本文提供了一些示例來說明您應該如何選擇最為適合您當下應用的連接器。

你有沒有遇到過以下問題，“我想選擇一款極細同軸線連接器，但我該怎么做決定呢”？
您做出的決定會產生深遠的影響，因?yàn)檫B接器是一個非常重要的電子元件，將直接影響設備的性能。
如果選擇了錯誤的連接器，可能會導致您無法達到目標性能。

那么，有沒有比較好的方法來選擇極細同軸連接器呢？
如果您按照以下步驟操作，選擇過程可以相對順利的進行。

①明確傳輸標準
不同的設備和組件遵循不同的傳輸標準。在選擇連接器之前，請先選擇要傳輸?shù)男盘?hào)。傳輸速度由傳輸標準決定。
② EMC 緩解措施

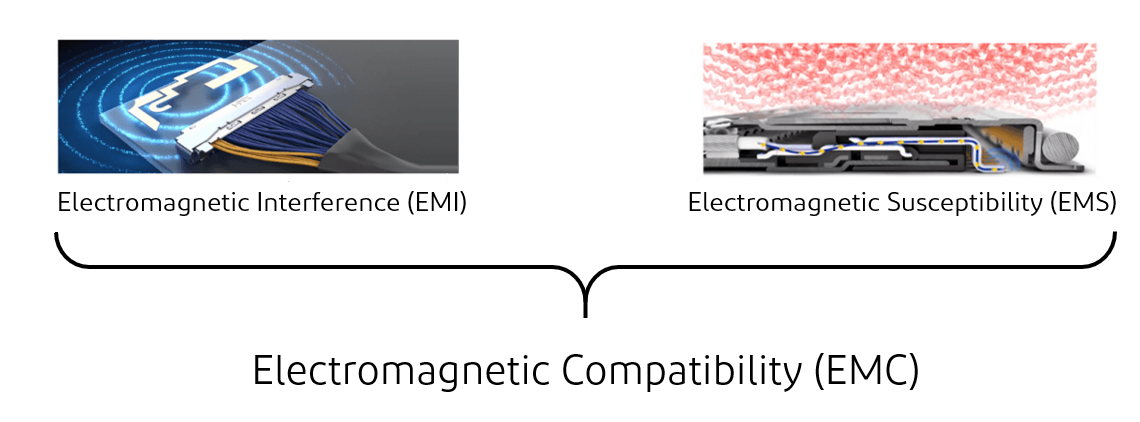

什么是電磁兼容（EMC）？
當信號被傳輸時，它會向周圍環境（EMI）發射噪聲，同時受到周圍環境噪聲（EMS）的影響。信號產生的這種噪聲會對外圍設備的性能產生不利影響。同樣，當環境噪聲干擾信號時，其傳輸也會受到不利影響。

I-PEX的ZenShield?技術有助于防止環境噪聲影響連接器中的信號，并防止信號產生的噪聲影響外部元件。這種屏蔽技術使您在放置其他電子元件時更加自由，并有助于實現高密度安裝，這是電路板安裝的趨勢。

如果您遇到噪音的困擾，此處是EMC 屏蔽 （ZenShield?） 示例。

③ 必要的pin數
下一步是選擇應用所需的pin數。選擇大pin數要求連接器更大，從而在PCB上占用更多空間。這也增加了成本。
④ 連接器尺寸說明

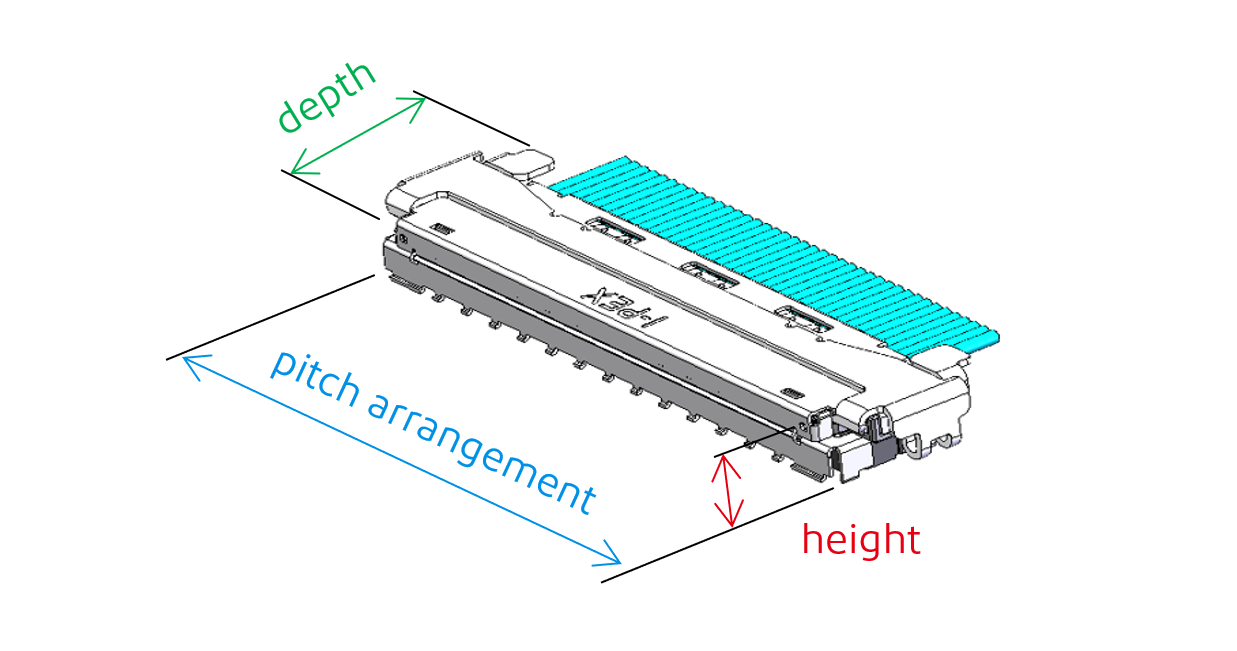

連接器尺寸是以高度方向、間距排列方向和深度方向來表示。
其中，最常見的限制是高度和間距尺寸

為什么連接器的更大嵌合尺寸很重要？

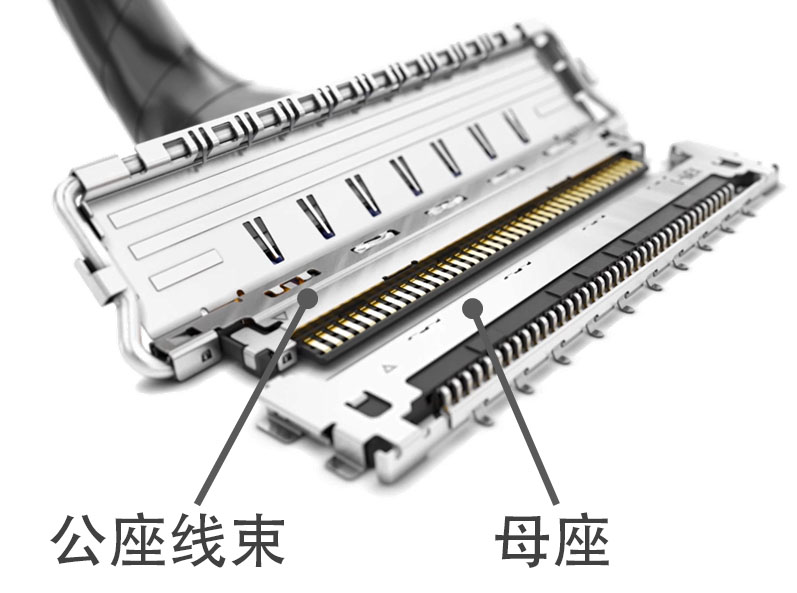

極細同軸連接器母座安裝在 PCB 上，然后與公座線束嵌合。如果嵌合高度太高，則可能會干擾設備外殼，導致外殼無法按計劃安裝。
什么是間距？
間距是指從一個端子pin的中心到下一個端子pin中心的距離。
為什么間距很重要？
對于極細同軸線連接器，連接器的間距限制了可以使用的電纜的更大外徑。

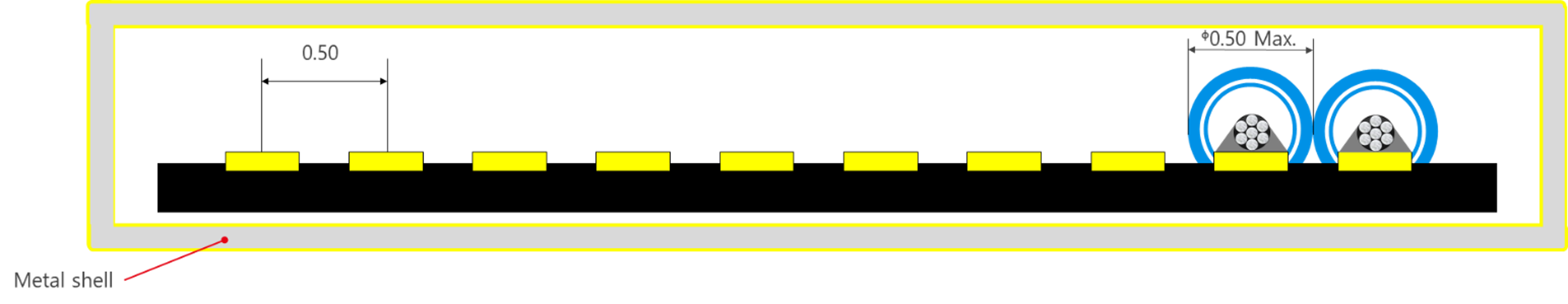

(示例 1：0.5 mm 間距 10 pin的連接器，兼容電纜外徑更大 0.5 mm)。

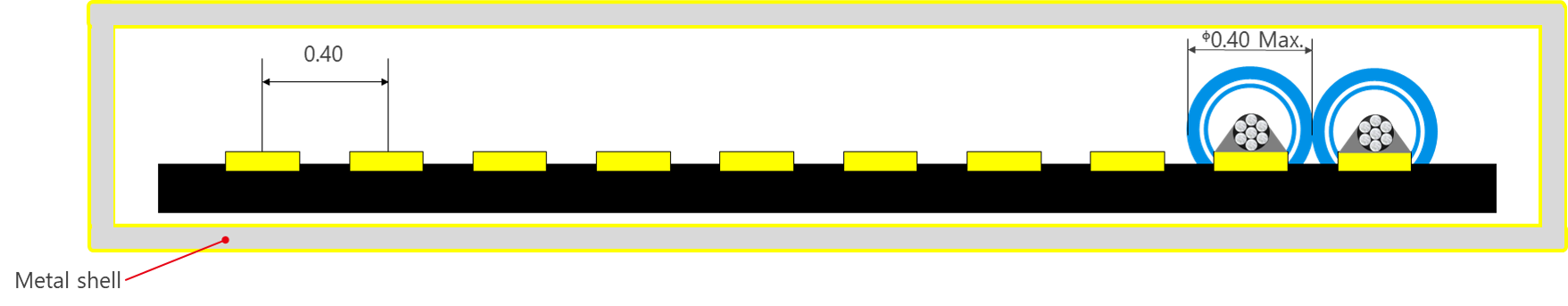

(示例 2：0.4 mm 間距 10 pin的連接器，兼容電纜外徑更大 0.4 mm)。

電纜直徑越大，損耗越低，從而獲得更好的傳輸性能。
但是，電纜直徑越大也會占用更多空間，從而導致線束越厚。
⑤ 決定線纜尺寸
什么是AWG（美國線規）？

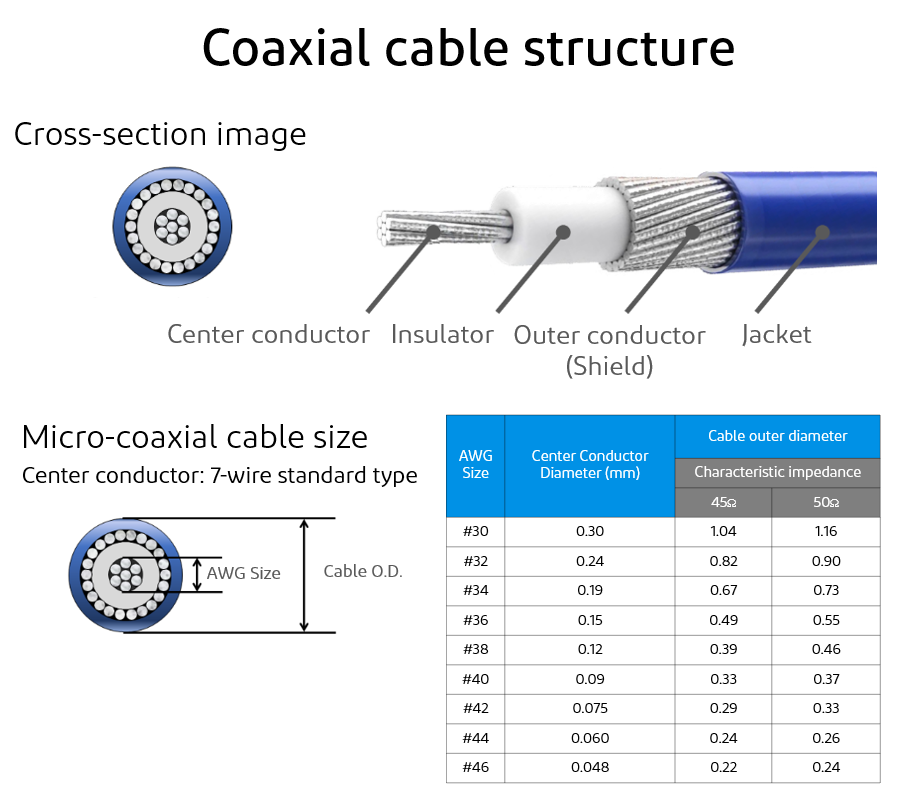

如下圖所示，AWG 是一個由中心導體直徑表示的數字。AWG 數越大，直徑越小。

(極細同軸電纜結構圖像)
想象一水通過管道。管道越寬，流經的水就越多。這同樣適用于電纜。中心導體的直徑越大，流經它的電流就越多。
傳統觀點認為，您應該始終使用較粗的電纜。但是，如前所述，與連接器一起使用的電纜尺寸也受到連接器間距的限制。
